Как устроен масляный шестеренный насос двигателя?
В современных автомобилях смазка основных узлов двигателя осуществляется преимущественно под давлением. Для создания последнего на требуемом уровне в конструкции системы предусмотрен масляный насос. Он выполняет цикличную подачу масла, обеспечивая непрерывность процесса. От точности работы маслонасоса зависит долговечность деталей двигателя, расход топлива (механические потери энергии) и уровень вредных выбросов.
Шестеренный насос относится к нерегулируемым. Привод такого масляного насоса осуществляется от коленчатого вала двигателя. На практике это означает, что уровень давления напрямую зависит от оборотов мотора. Чтобы при этом давление масла в нагнетательной магистрали системы смазки было постоянным и не превышало критических значений, такие масляные насосы всегда дополняются редукционным клапаном.
Конструктивно шестеренный насос состоит из следующих элементов:
Ведущая шестерня, соединенная с коленвалом.
Ведомая шестерня, приводимая в движение ведущей шестерней.
Герметичный корпус с нагнетательным и всасывающим каналами.
Редукционный клапан масляного насоса — он представляет собой плунжер с пружиной, который при повышении давления отжимается, открывая канал сброса масла.
Уплотнители (сальники).
Шестеренные насосы могут быть:

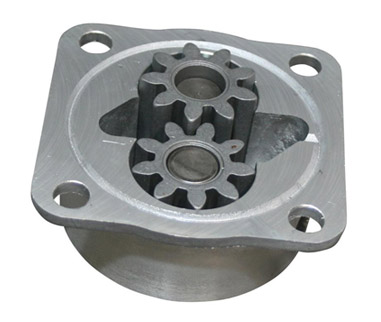

С внешним зацеплением — шестерни располагаются рядом и имеют внешние зубья. Недостатком данного типа является сложность достижения высокого уровня сжатия, поскольку это провоцирует рост удельных давлений в зоне зацепления зубьев. И хотя благодаря применению специального разгрузочного паза проблему можно решить, насосы с подобным пазом неэффективны для широкого спектра частот вращения и на малых оборотах производительность будет очень мала.
С внутренним зацеплением — ведущая шестерня имеет внешние зубья и расположена внутри ведомой, зубья которой направлены внутрь. Шестерни не имеют общей оси и образуют полукруглый зазор (полость). Такой маслонасос имеет более компактные размеры.
Принцип работы шестеренного насоса очень прост: смазка поступает внутрь через всасывающий канал, где сжимается шестернями и выталкивается под давлением в нагнетательный канал. Маслонасосы с внутренним зацеплением также могут оснащаться разделительным серпом (серповидной перегородкой). Он устанавливается между зубьями роторов в зоне из максимального удаления друг от друга. Благодаря этому происходит уплотнение полостей нагнетания и обеспечивается более высокое рабочее давление.
